一、特性及應用

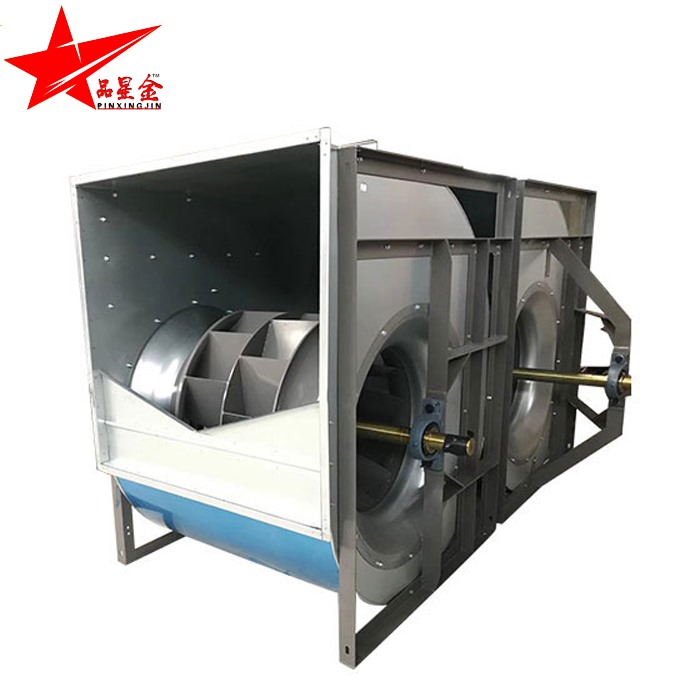

    HTFC低噪聲消防通風兩用柜式離心風機，采用低噪聲雙吸前向多翼式或后向板翼式離心葉輪，皮帶傳動形式，具有明顯的性能參數選擇范圍廣、噪聲低、耐高溫性能優良、運轉平穩振動小、安裝維護方便等優點，廣泛應用于賓館、飯店、禮堂、影劇院、地下室、辦公樓、住宅小區、工廠車間等需要消防排煙、廚房排油煙及通風換氣的場合，吊裝、坐地安裝均可，既可消防排煙又可平時通風，是目前高層建筑消防排煙、通風換氣的理想產品。
    HTFC消防排煙柜式離心風機分A型和B型兩種結構，電動機安裝在箱體外的為A型，經耐高溫試驗，在煙氣溫度大于280℃高溫情況下，能連續運轉40分鐘以上，達到消防排煙之目的，配用雙速電機后，既可在低速時通風換氣，又可在高速時消防排煙，為一機二用；電動機安裝在箱體內的為B型，一般作管道送排通風使用.
二、型號說明
    例： HTFC   (A) - Ⅱ – 9    （1）
    風口位置編號(1)
    機號（葉輪直徑英寸數）
    型號（Ⅰ型為單速、Ⅱ型為雙速、III型為后傾葉輪高壓型）
    結構型式（A型為電機外置消防型、B型為電機內置通風型）
    低噪聲消防通風（兩用）柜式離心風機

市場對應型號：DT、DTP、XPL、PL

三、HTFC-I單速風機性能參數

HTFC-I-12性能參數 HTFC-I-10性能參數

機號	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	靜壓 (Pa)	功率(kW)	重量
9	1000	1880~2500	190~192	166~152	0.37	41
	1000	2620~3180	191~183	147~118	0.55	49
	1200	1970~2610	276~287	250~244	0.55	49
	1200	2780~3410	284~277	233~202	0.75	50
	1400	2120~2760	368~381	339~331	0.75	50
	1400	2880~3640	384~380	330~290	1.1	59
	1600	2320~3000	472~499	437~439	1.1	59
	1600	3060~3790	500~502	436~406	1.5	64
	1800	2620~3310	598~632	553~560	1.5	64
	1800	3560~4630	637~635	554~487	2.2	71

機號	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	靜壓 (Pa)	功率(kW)	重量
10	900	1950~2610	192~197	175~169	0.37	57
	900	2760~3500	198~191	166~141	0.55	65
	1100	2790~3510	291~295	258~244	0.75	66
	1100	3640~4500	293~280	237~194	1.1	75
	1300	2710~3650	403~424	372~368	1.1	75
	1300	3800~4620	426~420	366~330	1.5	80
	1500	3080~3760	526~548	485~488	1.5	80
	1500	3920~5640	550~540	484~404	2.2	87
	1700	3330~4650	669~701	624~610	2.2	87
	1700	4820~5910	708~698	613~548	3	91

HTFC-I-12性能參數 HTFC-I-20性能參數

機號	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	靜壓 (Pa)	功率(kW)	重量
20	550	10980~13630	328~343	292~285	2.2	284
	550	14940~16520	342~336	272~256	3	298
	650	13010~16320	460~475	410~396	4	305
	650	17800~20980	477~461	382~340	5.5	308
	750	14610~17870	605~625	540~532	5.5	308
	750	18660~23940	627~623	522~467	7.5	326
	850	16670~19380	780~801	704~691	7.5	326
	850	21120~26250	804~797	684~599	11	369
	900	18170~24330	900~916	805~738	11	369
	900	25590~30210	902~880	702~620	15	395

機號	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	靜壓 (Pa)	功率(kW)	重量
12	700	4470~5320	229~235	195~187	0.75	88
	700	5750~6880	233~222	180~142	1.1	98
	800	4780~6180	290~298	252~233	1.1	98
	800	6320~7450	297~290	229~201	1.5	104
	950	4980~5860	402~418	359~360	1.5	104
	950	6030~8280	426~415	363~295	2.2	118
	1100	5310~7000	530~557	483~474	2.2	118
	1100	7370~8762	562~563	466~427	3	122
	1200	6530~8060	650~665	579~559	3	122
	1200	8130~10260	670~667	560~489	4	127
