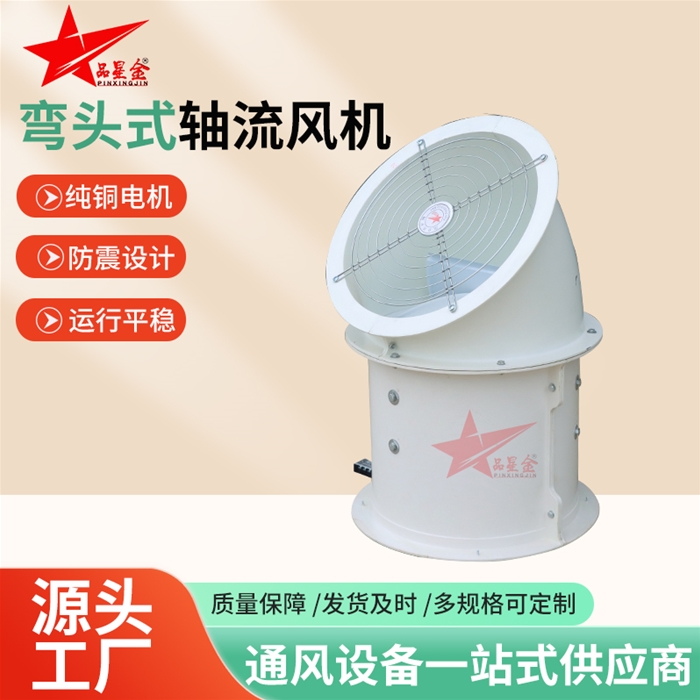

彎頭式軸流風機是軸流風機的特殊衍生類型，核心特征是風機出風口呈 90° 彎頭設計，可直接改變氣流方向（通常為水平進風→垂直出風或反之），無需額外安裝彎頭管道，廣泛應用于空間受限的通風場景（如屋頂排風、墻體側送排風、設備機房局部通風）。以下是其核心技術參數、結構特點、選型要點及安裝維護規范：

一、核心結構與工作原理

1. 結構組成（區別于普通軸流風機）

部件	功能特點
葉輪與電機	采用軸流型葉片（后傾式或機翼型），電機多為外轉子電機（體積小、散熱好，直接與葉輪連接，減少傳動損耗）；部分大功率機型采用皮帶傳動
90° 彎頭風筒	出風口為一體成型彎頭（鍍鋅鋼板 / 玻璃鋼材質），內壁光滑，氣流阻力系數低（≤0.8），可直接對接豎向或橫向風管，節省安裝空間
防雨防蟲網	室外安裝機型的彎頭出風口標配防雨帽 + 防蟲網，防止雨水倒灌、雜物進入
減震裝置	底座加裝橡膠減震墊，減少運行振動向建筑結構傳遞

2. 工作原理

電機驅動葉輪旋轉，空氣沿軸向進入風機，經葉輪加速后，通過 90° 彎頭風筒改變氣流方向排出，整體氣流路徑短，阻力損失小，適合低風壓、大風量的通風需求。

二、關鍵性能參數與適用場景

1. 核心性能指標

參數類型	常規范圍	選型參考
風量（Q）	500~100000 m³/h	按空間換氣次數計算，如地下車庫 6-10 次 /h，車間 8-12 次 /h
全壓（P）	50~300 Pa	僅適用于短距離、低阻力管道系統，管道總長建議≤20m，彎頭≤1 個
電機防護等級	IP54~IP65	室內干燥場景選 IP54；室外潮濕 / 粉塵場景選 IP65；沿海鹽霧環境選防腐蝕電機
噪音等級	50~85 dB (A)（距離 1m 測量）	民用場景選低噪音機型（≤60dB），工業場景可接受≤85dB
耐高溫等級	普通型≤80℃；排煙型≥280℃/30min	廚房排煙需選耐高溫型，消防排煙需具備 CCCF 認證

2. 典型應用場景

應用場景	選型要求
屋頂排風（廠房 / 商場）	水平進風→垂直出風，選帶防雨帽的機型，材質為鍍鋅鋼板，電機 IP65
墻體側送排風（地下室 / 機房）	垂直進風→水平出風，適配墻體預留洞口尺寸，加裝防蟲網
廚房排煙（酒店 / 餐廳）	選耐高溫型（120℃持續運行），葉輪帶防油污涂層，彎頭風筒需便于拆卸清洗
設備散熱（配電柜 / 發電機房）	選小型外轉子機型，體積緊湊，風量精準匹配設備散熱需求

三、選型核心原則（避免風量風壓不足）

優先確認氣流方向需求
根據現場安裝位置選擇 **“水平進 - 垂直出” 或 “垂直進 - 水平出”** 機型，避免因彎頭方向不符導致無法安裝。
風量匹配：預留 10%-20% 余量
按空間體積 × 換氣次數計算基礎風量，考慮彎頭風筒的阻力損失，風機額定風量需≥計算風量 ×1.1。
示例：200m³ 地下室，換氣次數 8 次 /h，計算風量 = 200×8=1600m³/h，選型風量≥1760m³/h。
風壓校核：適配短管道系統
彎頭式軸流風機風壓較低，僅適用于無長距離管道的場景。若需連接短風管（≤10m），需核算管道阻力，確保風機額定全壓≥阻力 ×1.2。
材質與防護等級適配環境
- 室內干燥環境：鍍鋅鋼板機殼 + IP54 電機；
- 室外潮濕 / 沿海環境：玻璃鋼機殼（防腐蝕）+IP65 電機；
- 腐蝕性氣體環境（化工車間）：316L 不銹鋼機殼 + 防腐電機。

四、安裝與維護關鍵要點

1. 安裝規范（符合 GB 50243 標準）

安裝環節	操作要求
安裝位置	屋頂安裝需固定在混凝土基礎或鋼結構支架上，承重≥風機重量的 2 倍；墻體安裝需確保洞口尺寸與風機法蘭匹配，避免漏風
法蘭連接	風機法蘭與墻體 / 屋頂預留法蘭對接時，加裝橡膠密封墊片，螺栓對稱緊固，漏風率≤3%
電氣接線	三相電機需先點動測試轉向（葉輪旋轉方向與機殼箭頭一致），反轉時調換任意兩根相線；電機外殼可靠接地（接地電阻≤4Ω）
防雨防蟲	室外機型需檢查防雨帽密封性，確保雨天無雨水進入風筒；出風口防蟲網需定期清理，防止堵塞

2. 維護保養流程

維護周期	維護內容	注意事項
每周	清理風筒內壁、葉輪表面積塵 / 油污；檢查防雨帽、防蟲網是否完好	斷電操作，避免誤啟動
每月	緊固風機底座、法蘭螺栓；檢查電機運行噪音，若出現異響需排查軸承狀態	外轉子電機無需加注潤滑脂，密封式軸承終身免維護
每季度	用 500V 兆歐表測量電機絕緣電阻，阻值≥0.5MΩ 為正常	潮濕環境需增加測量頻次，阻值過低時烘干電機
每年	檢查葉輪磨損情況，葉片磨損超原厚度 10% 需更換；校驗葉輪動平衡，避免振動超標	動平衡校正需專業設備，防止手工操作導致葉輪偏心

五、常見故障與解決方案

故障現象	高頻原因	處理措施
風量不足	1. 葉輪積塵堵塞；2. 電機反轉；3. 防蟲網堵塞	1. 清理葉輪與防蟲網；2. 調換電機相線校正轉向
運行噪音大	1. 底座減震墊老化；2. 葉輪與風筒摩擦；3. 軸承損壞	1. 更換減震墊；2. 調整葉輪同心度（間隙≥5mm）；3. 更換電機軸承
電機過熱跳閘	1. 風機超負荷運行；2. 電機散熱不良；3. 絕緣層老化	1. 檢查管道阻力，避免超風壓運行；2. 清理電機散熱片；3. 更換老化電機

六、與普通軸流風機的區別

對比項	彎頭式軸流風機	普通軸流風機
氣流方向	90° 轉彎，無需額外彎頭管道	軸向直進直出，需彎頭時需另配管道
空間適配性	高，適合屋頂、墻體等受限場景	較低，需預留風管安裝空間
風壓特性	低風壓（50-300Pa）	風壓范圍廣（50-500Pa）
安裝復雜度	低，直接對接預留洞口	高，需搭配風管、彎頭安裝
