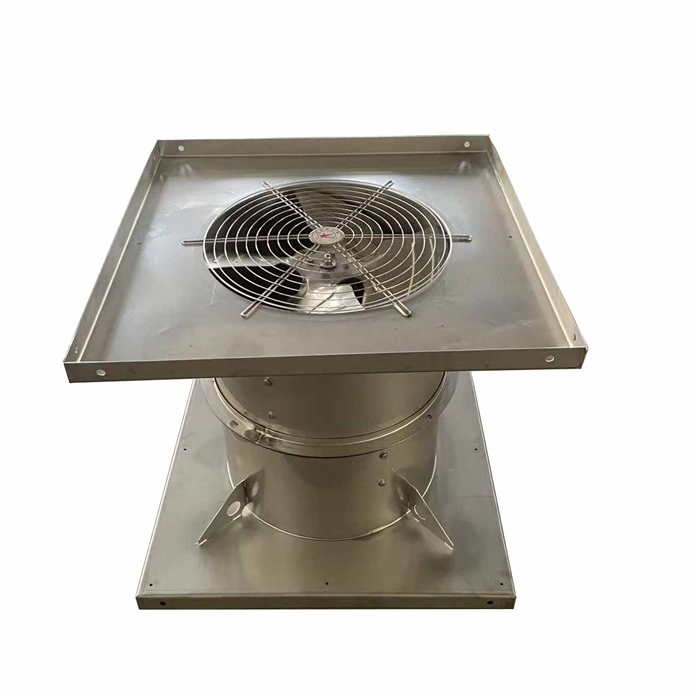

管道式軸流風機是一種可直接接入通風管道系統、氣流沿軸向流動的通風設備，核心特點是與管道適配性強、風阻小、安裝靈活，廣泛應用于需要定向輸送氣流的工業與民用通風系統。

一、核心結構與材質

1. 基礎結構組成

管道式軸流風機的結構與壁式軸流風機類似，但強化了與管道的連接適配性，核心組件如下：

組件名稱	功能作用	常見材質
圓筒形機殼	引導氣流軸向流動，與管道法蘭對接	冷軋鋼板噴塑、鍍鋅鋼板、玻璃鋼（FRP）、304 不銹鋼
葉輪	推動空氣做功，決定風量風壓	鋁合金、玻璃鋼、不銹鋼
電機	動力核心，分內置式 / 外置式	普通高效電機、防爆電機、耐高溫電機
法蘭接口	與通風管道連接，保證密封	與機殼同材質，加厚設計
減震支架	減少運行振動向管道傳導	碳鋼噴塑 + 橡膠減震墊

2. 主流材質對比（適配不同環境）

材質類型	核心優勢	適用場景
冷軋鋼板噴塑	性價比高、強度好	干燥常溫環境，如辦公樓、住宅通風管道
鍍鋅鋼板	防銹能力強、耐潮濕	地下室、車庫等潮濕環境的管道系統
玻璃鋼（FRP）	耐酸堿腐蝕、輕質絕緣	化工、電鍍、酸洗車間的腐蝕性氣體輸送
304 不銹鋼	耐高溫、耐強腐蝕	高溫?zé)煔?、食品醫藥潔凈管道系統

二、核心技術參數與選型要點

1. 關鍵技術參數

參數	定義	選型參考范圍
風量（Q）	單位時間內輸送的空氣體積	小型：500~5000m³/h；中型：5000~30000m³/h；大型：30000~100000m³/h
風壓（P）	克服管道系統阻力的能力（全壓）	低壓型：100~300Pa（短管道）；中壓型：300~600Pa（中等長度管道）；高壓型：600~1000Pa（長管道 / 多彎頭）
電機功率	驅動葉輪的能耗指標	與風量風壓正相關，常規 0.25~30kW，工業大流量機型可達 55kW 以上
防護等級	防塵防水能力	管道內安裝 IP54 即可；戶外 / 潮濕環境需 IP55 及以上
噪音水平	運行時的噪聲值	常規機型 60~85dB (A)，靜音型可低至 55dB (A)

2. 核心選型步驟

核算系統總阻力，匹配風壓
管道式軸流風機的風壓需 **≥管道系統總阻力 ×1.2 安全系數 **，系統阻力包括管道沿程阻力、彎頭 / 變徑 / 過濾器等局部阻力，可通過專業軟件計算或參考經驗值：
- 每 10m 直管阻力約 20~50Pa；
- 每個 90° 彎頭阻力約 30~80Pa；
- 過濾器阻力約 50~200Pa（需根據濾網密度調整）。
計算所需風量，匹配場景需求
公式：所需風量Q=空間體積×換氣次數×1.1~1.2安全系數，換氣次數參考：
- 普通辦公 / 住宅：5~8 次 /h；
- 工業車間：10~25 次 /h；
- 化工腐蝕車間：15~30 次 /h。
按環境選材質與電機
- 腐蝕環境→玻璃鋼機殼 + 防腐電機；
- 防爆環境→玻璃鋼 / 不銹鋼機殼 + 防爆電機（Exd II BT4/CT4）；
- 高溫環境（＞120℃）→不銹鋼機殼 + 耐高溫電機。
確認安裝尺寸，匹配管道口徑
風機法蘭口徑需與管道口徑一致，或通過變徑接頭過渡，避免口徑突變導致風阻增大、噪音升高。

三、安裝與維護注意事項

1. 安裝關鍵要求

管道連接密封
- 風機法蘭與管道法蘭之間加裝橡膠密封墊，螺栓均勻緊固，防止漏風；
- 避免風機直接連接彎頭、變徑等部件，需預留≥1 倍風機口徑的直管段，確保氣流穩定。
減震降噪措施
- 風機與管道之間加裝柔性短管（帆布 / 橡膠材質），長度 200~300mm，減少振動傳導；
- 機座安裝橡膠減震墊，大型風機需做混凝土基礎，降低運行噪音。
安裝方向與空間
- 確保葉輪旋轉方向與機殼箭頭標識一致，反向旋轉會導致風量風壓大幅下降；
- 風機兩端預留≥500mm 檢修空間，便于拆卸維護電機和葉輪。
電氣安全
- 電機可靠接地，防爆環境需使用防爆接線盒，嚴禁帶電開蓋；
- 電源線穿過管道時需加裝防水絕緣套管，避免線纜磨損漏電。

2. 維護保養要點

維護等級	周期	核心內容
日常維護	每周	1. 檢查管道連接處有無漏風；2. 聽運行聲音，無異常異響；3. 清潔進風口濾網（如有）
定期保養	每月	1. 緊固法蘭螺栓和機座螺栓；2. 測量電機運行電流和溫度（≤80℃）；3. 檢查柔性短管有無破損
季度保養	每 3 個月	1. 拆卸清潔葉輪積塵（避免不平衡導致振動）；2. 檢查軸承潤滑情況，添加高溫鋰基脂；3. 檢查密封墊老化情況，及時更換
年度保養	每年	1. 檢測電機絕緣電阻（≥2MΩ）；2. 校準葉輪動平衡；3. 更換老化的柔性短管和減震墊

四、與方形壁式軸流風機的核心區別

對比項	管道式軸流風機	方形壁式軸流風機
安裝方式	接入通風管道系統，可隱藏安裝	直接嵌入墻體，外露安裝
氣流方向	沿管道定向輸送，適用于遠距離送風	直吹式，適用于就近通風換氣
結構外形	圓筒形，帶法蘭接口	方形，帶安裝腳架
核心優勢	風阻小、送風距離遠、系統適配性強	安裝便捷、無需復雜管道、成本低
適用場景	需定向通風的管道系統（如車間新風、排風）	墻體直吹通風（如地下室、衛生間）

五、常見故障與處理方法

故障現象	常見原因	處理方案
風量不足	1. 管道漏風；2. 葉輪反轉；3. 風壓匹配不足	1. 密封管道漏風點；2. 調整電機接線方向；3. 更換高風壓機型
噪音過大	1. 安裝無減震措施；2. 葉輪積塵不平衡；3. 氣流與管道共振	1. 加裝柔性短管和減震墊；2. 清潔葉輪并校準動平衡；3. 加固管道支架
電機過熱	1. 風機過載運行；2. 散熱不良；3. 軸承磨損
